Características generales estándar

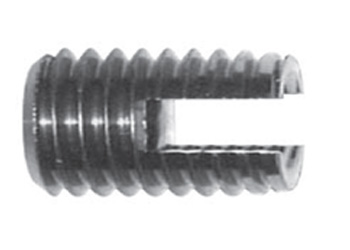

Denominación : INTERVIS® insertos autorroscantes
Normas habituales : INTERVIS®
Material estándar : Acero templado galvanizado, acero inoxidable, latón
Comentarios : El INTERVIS es un inserto autorroscante compuesto por una rosca interna normalizada.
Un roscado exterior apropiado.
Dos ranuras con aristas vivas.
Ventajas :
- Sin pre-roscado.
- Anclaje perfecto del Intervis, ausencia de juego entre el Intervis y la pieza.
- Gran resistencia a la extracción.
- Supresión del desgaste de la rosca.
Ver surtido de INTERVIS.
|
Matière = Acier, laiton, inox
|

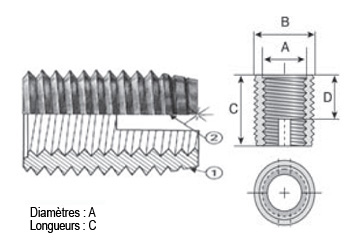

| M |
Filetage ISO
|
Longueur |
Longueur
non fendue
|
| |
Intérieur A
|
Extérieur B |
C |
D
|
| M2,5 |
2,5 X 0,45 |
4,5 X 0,5 |
6 |
3,3 |
| M3 |
3 X 0,50 |
5 X 0,5 |
6 |
3,3 |
| M3,5 |
3,5 X 0,60 |
6 X 0,75 |
8 |
4,3 |
| M4 |
4 X 0,70 |
6,5 X 0,75 |
8 |
4,3 |
| M5 |
5 X 0,80 |
8 X 1,00 |
10 |
5,3 |
| M6a |
6 X 1,00 |
9 X 1,00 |
12 |
6,1 |
| M6 |
6 X 1,00 |
10 X 1,50 |
14 |
7,3 |
| M8 |
8 X 1,25 |
12 X 1,50 |
15 |
8 |
| M10 |
10 X 1,50 |
14 X 1,50 |
18 |
10,3 |
| M12 |
12 X 1,75 |
16 X 1,50 |
22 |
12 |
| M14 |
14 X 2,00 |
18 X 1,50 |
24 |
14 |
| M16 |
16 X 2,00 |
20 X 1,50 |
22 |
12 |
